Cristaux Lumineux (CNC)

Réalisation : 2023

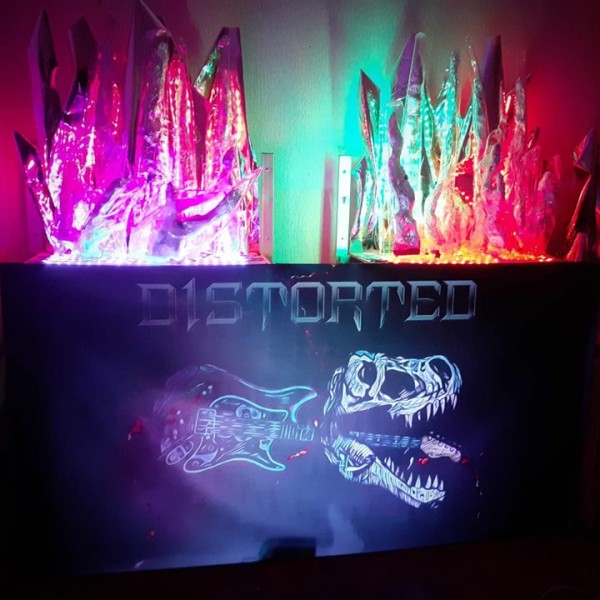

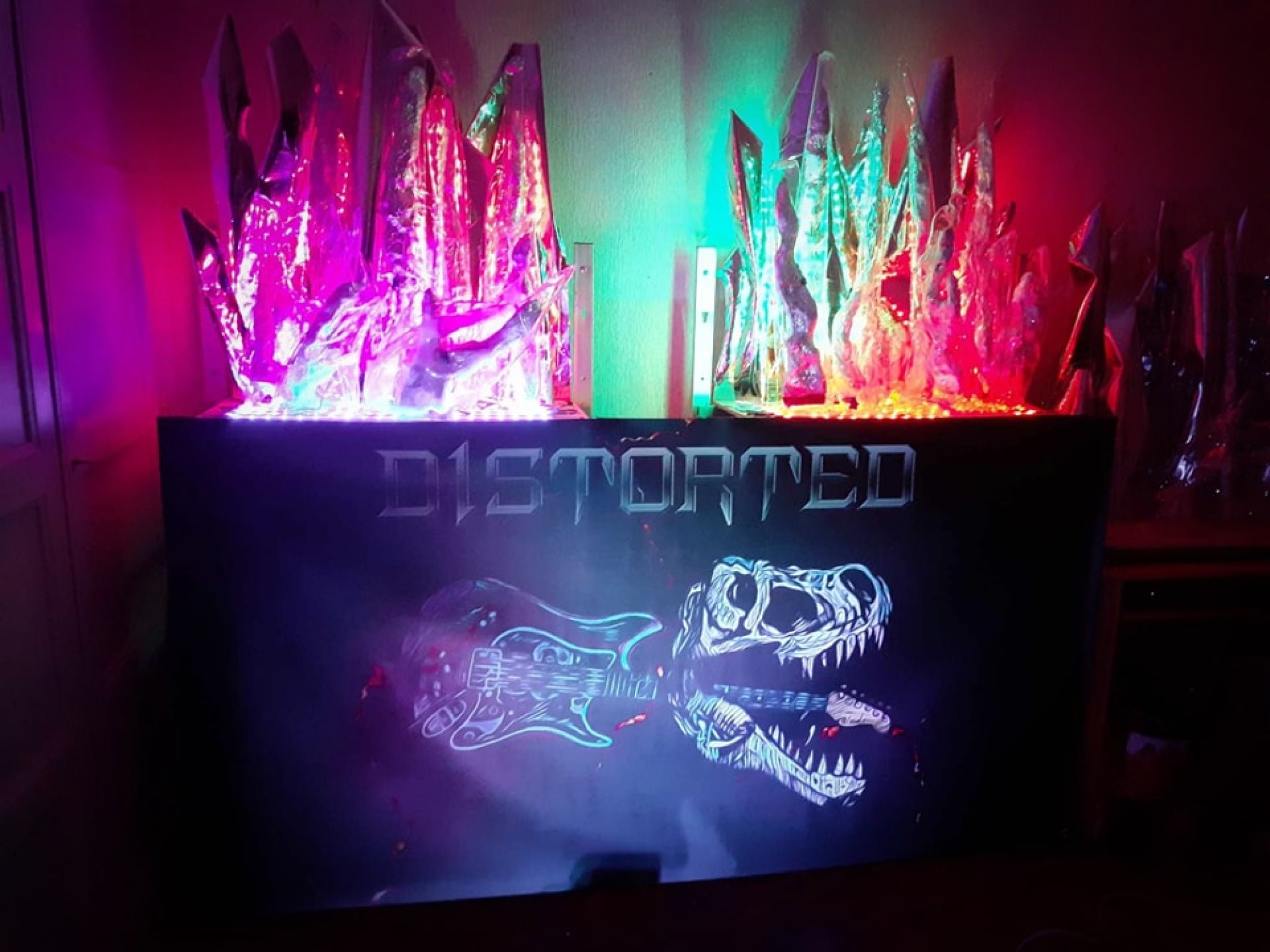

Le début d'année commence gentiment avec un petit projet original pour un groupe de musique rock du coin. Fabriquer des cristaux en plexiglas.

Usinage CNC

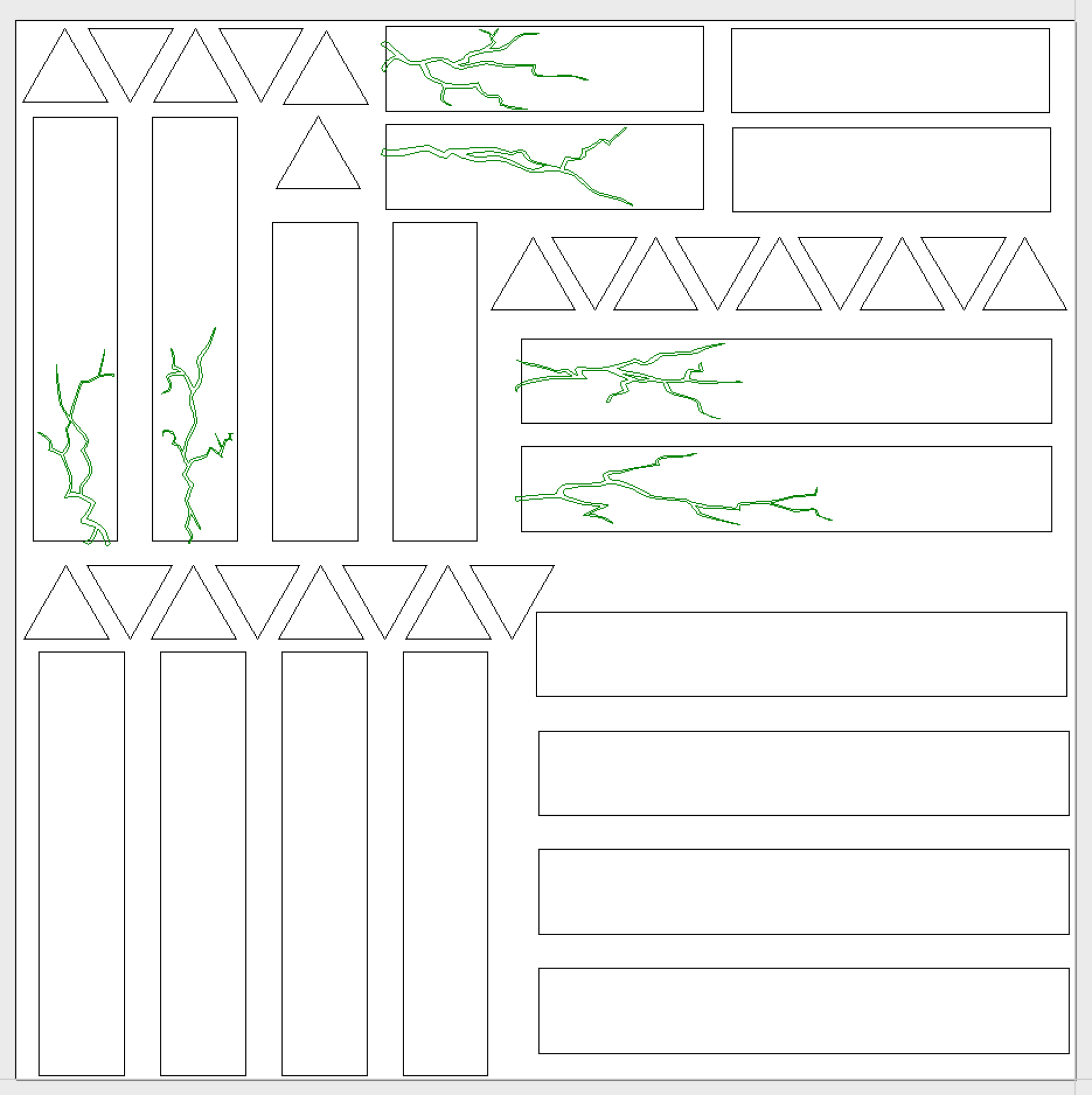

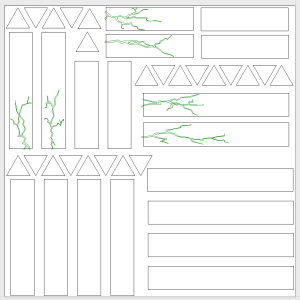

Pour cette fois, nous n'avons pas eu besoin de faire de plan 3D, la 2D suffit. Les cristaux sont construits grâce à trois rectangles collés sur la longueur et trois triangles pour former une pointe. Un design simple et efficace.

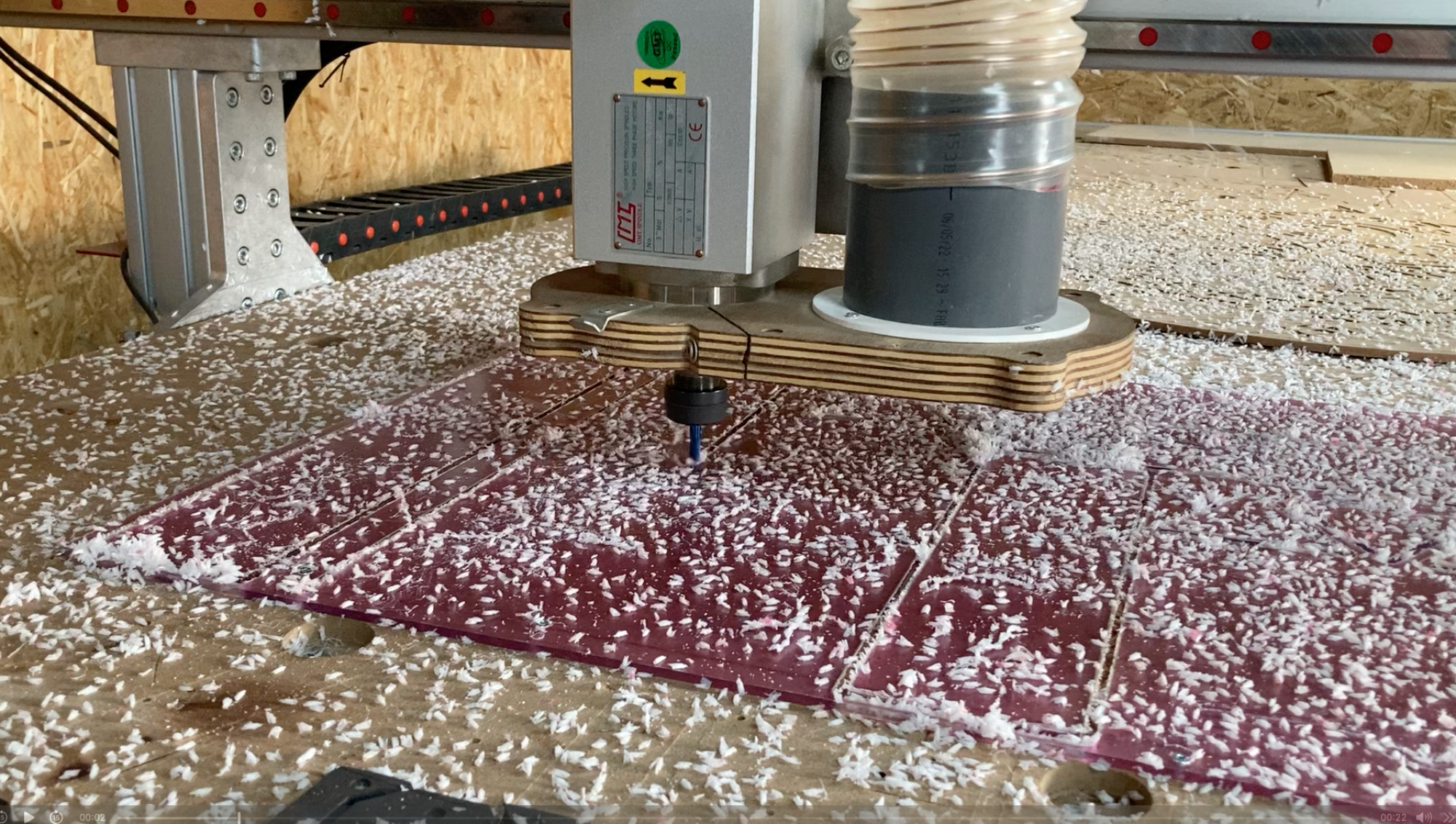

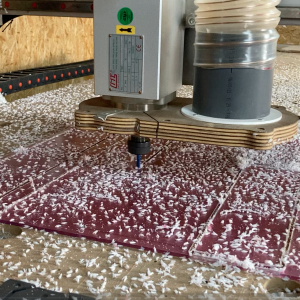

Une fois les plans dessinés, il ne reste plus qu'à usiner les plaques de PMMA. Et c'est quand on découpe du plastique que l'on peut observer la rapidité de notre CNC (fraiseuse à commande numérique) !

En effet, pour usiner le plexiglass (ou tout autre plastique) il faut non seulement aller vite, mais aussi utiliser une fraise spéciale qui éjecte immédiatement la matière qui est découpée. Si ses deux paramètres ne sont pas respectés, c'est la catastrophe. Le plastique a de grandes chances de chauffer et de se colmater un peu partout sur la fraise et sur la pièce usiné. Autant dire que le résultat est souvent inutilisable après ce genre d'erreur. Fort heureusement, nous connaissions notre machine. Vous pouvez voir que ce genre d'usinage créer énormément de copeaux !

Pikachu, attaque éclair !

Les plus fins observateurs auront remarqué que certaines faces des cristaux ont des gravures d'éclair dessus. La gravure CNC sur le plastique est difficile pour les mêmes raisons évoquées plus haut, la chauffe. Seulement ça se complexifie un peu, car cette fois, il faut aller lentement ! Le secret ? Ne pas creuser profond ! En réalité, moins d'un millimètre suffit pour avoir une belle gravure.

Et le groupe, alors ?

Sachez tout d'abord que nous avons été commissionnés uniquement pour un usinage CNC. Tout le mérite de la fabrication reviens à Brice Rayer, l'ingé son & lumière et fidèle ami du groupe Distorted Predators ! Si vous avez des questions sur ce projet, il faut vous tourner vers eux. Ne vous inquiétez pas, ils font peur sur les photos, mais ils sont très gentils. ;-)

Vous pouvez aussi les retrouver sur Youtube, Instagram, Tiktok et Spotify !
