Cerclage de Simulateur de Cockpit [CNC]
Réalisation : 2025
Quoi de mieux pour commencer l'année qu'un projet de cockpit d'avion pour Microsoft Flight Simulator ? C'est un projet d'envergure, que disons-nous, de haut vol ! Et une réalisation par notre client impeccable ! Merci à lui pour toutes ses photos.
Un design inteligent, pas moins.

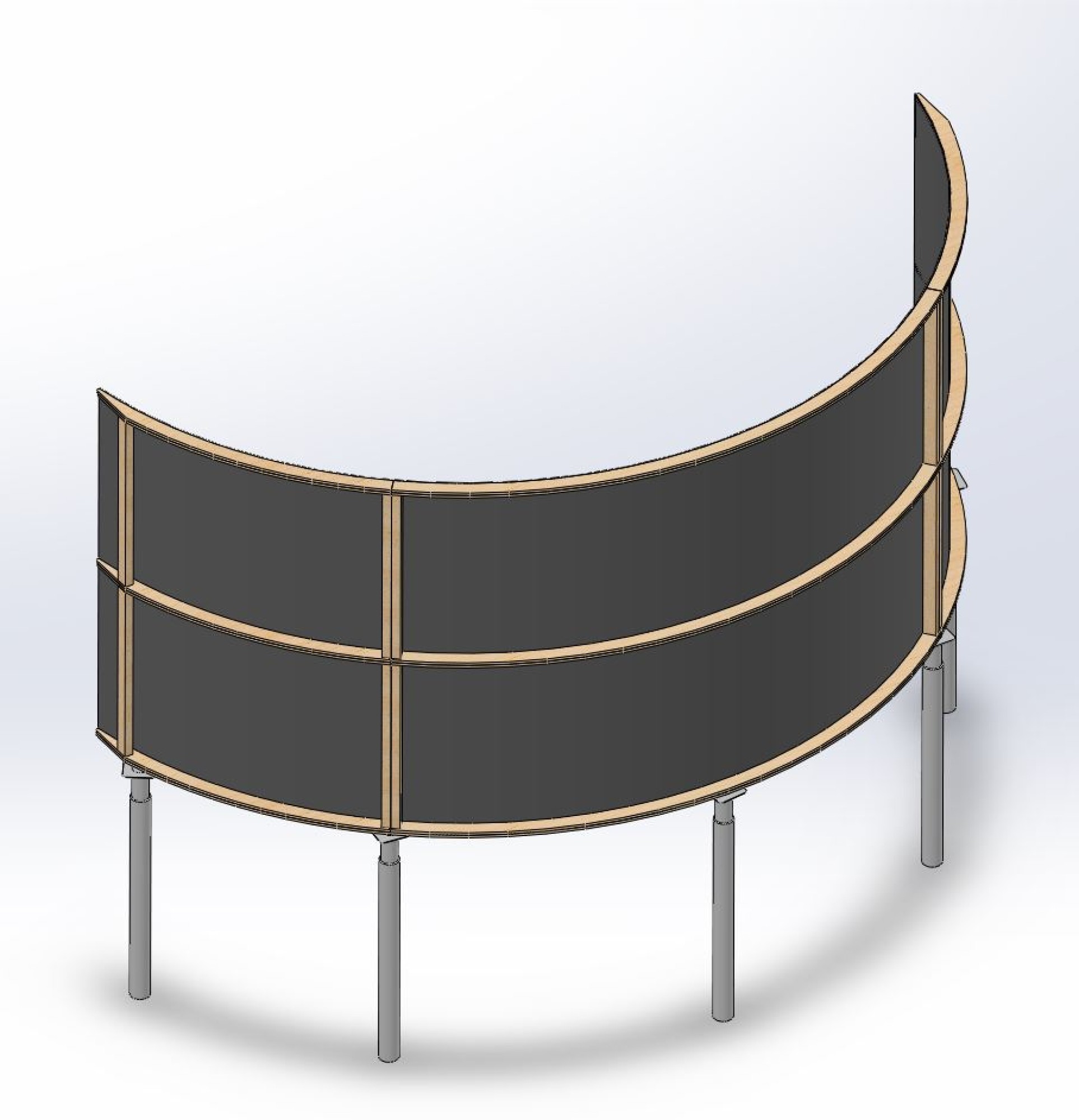

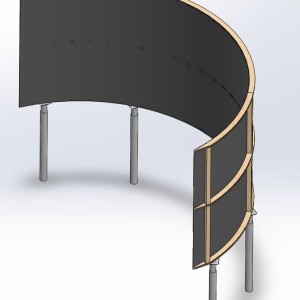

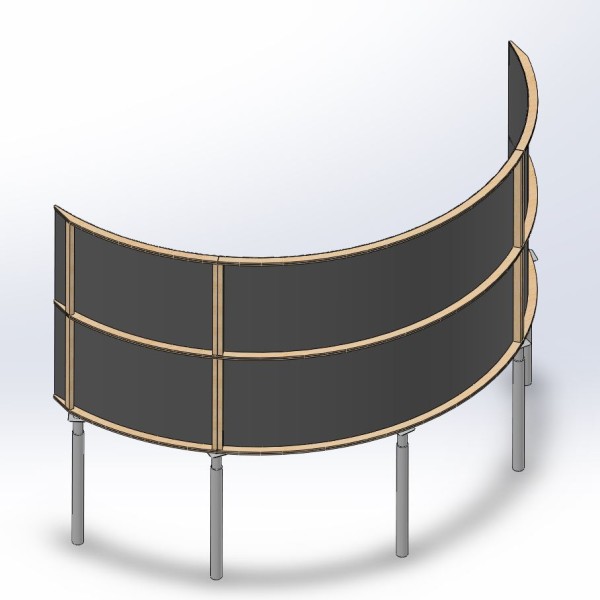

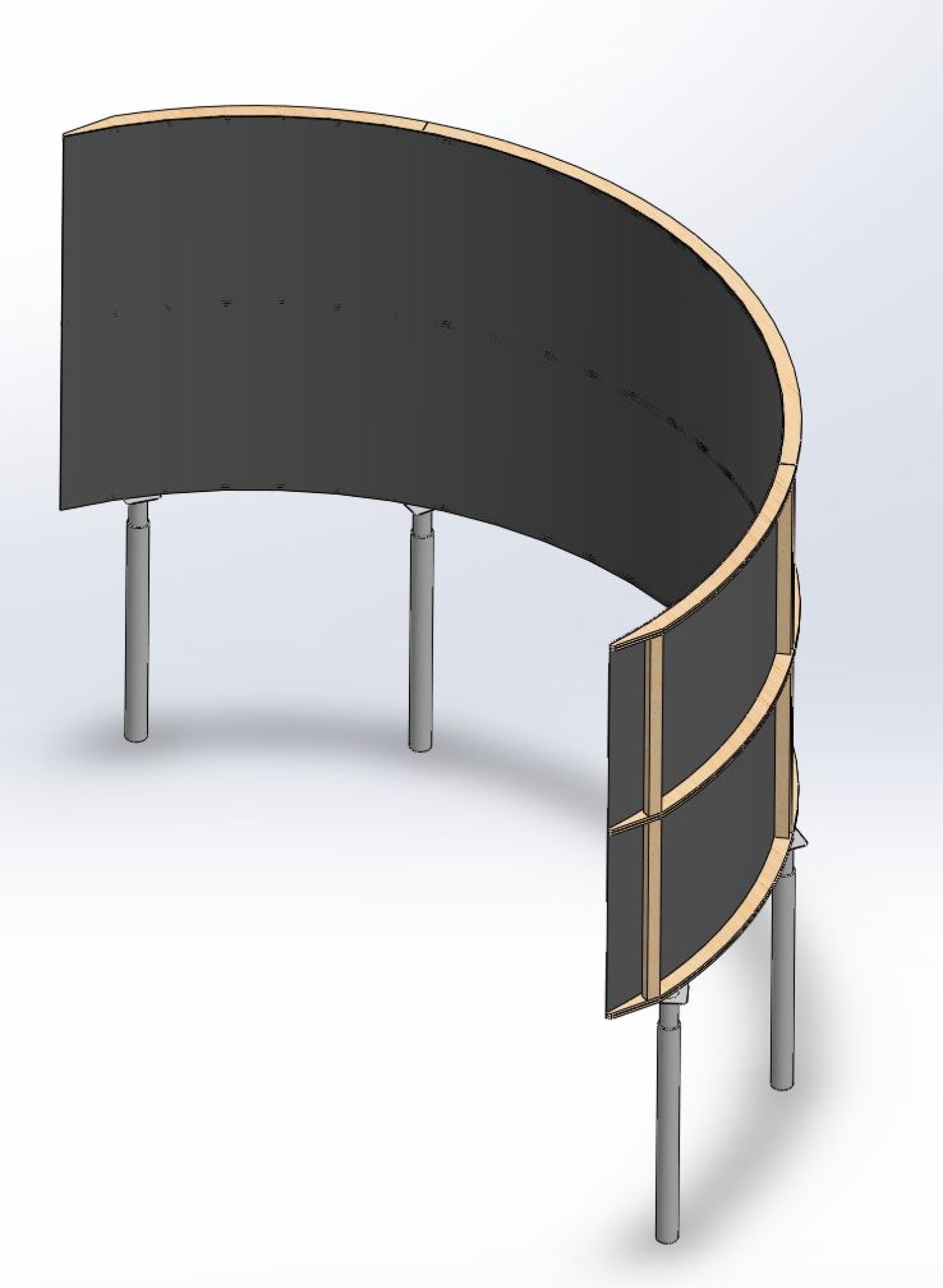

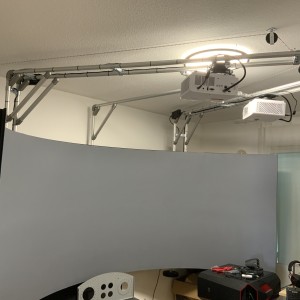

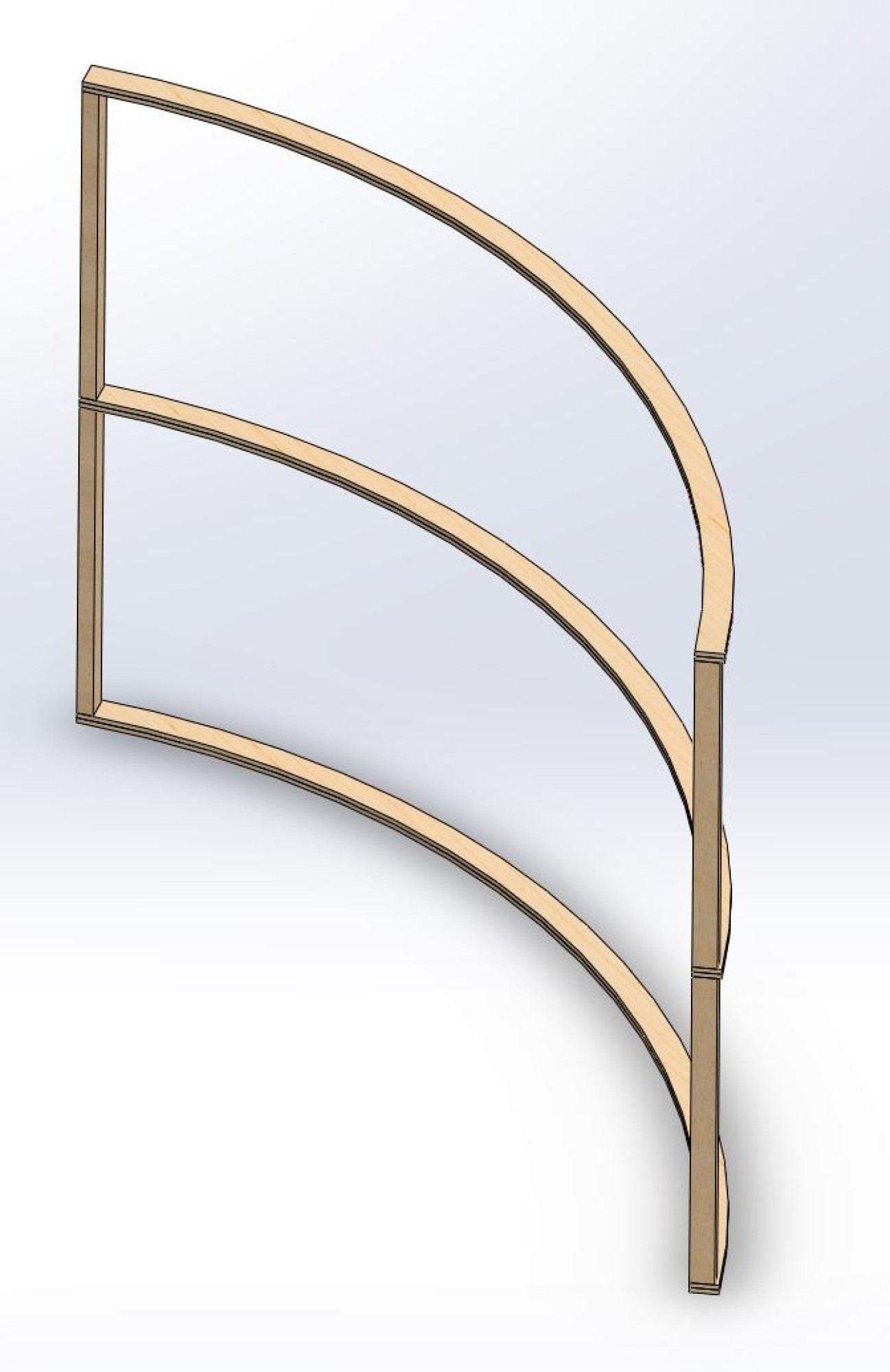

La demande du client est simple, fabriquer une structure avec de grands arceaux comme support d'écran pour les vidéos projecteurs.
Simple sur le papier, mais bien plus complexe quand la structure doit faire plusieurs mètres de long ! Point supplémentaire important, il faudra envoyer le tout par la poste. Il est donc d'entrée exclu de faire les arceaux en un seul morceau, bien trop contraignant pour le transport.

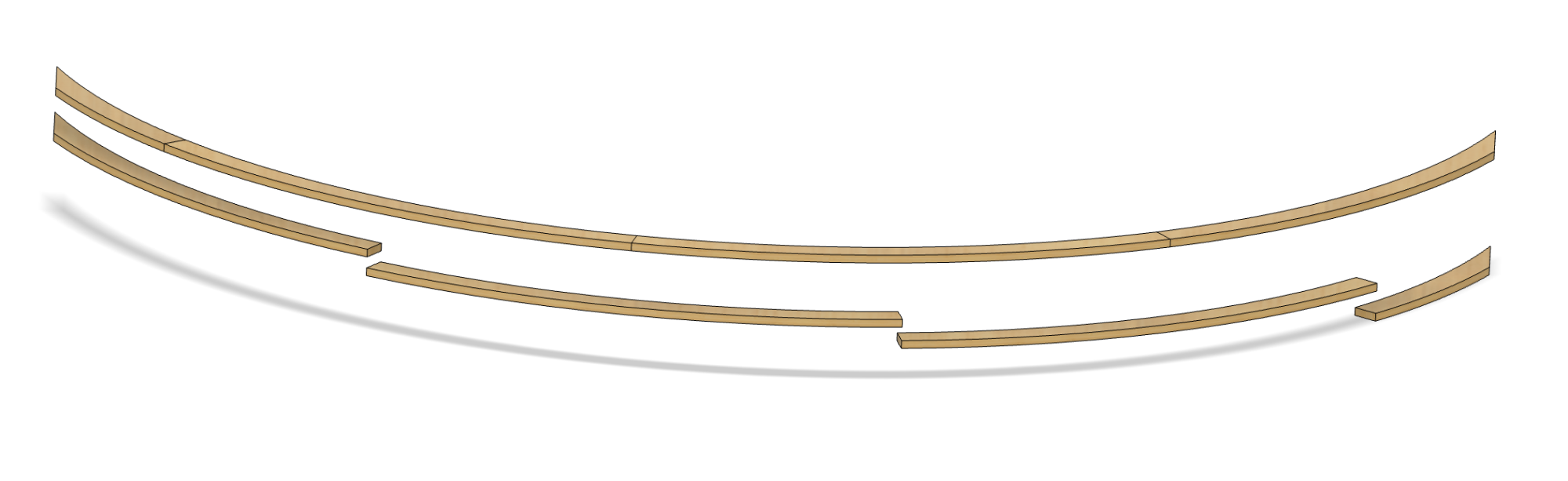

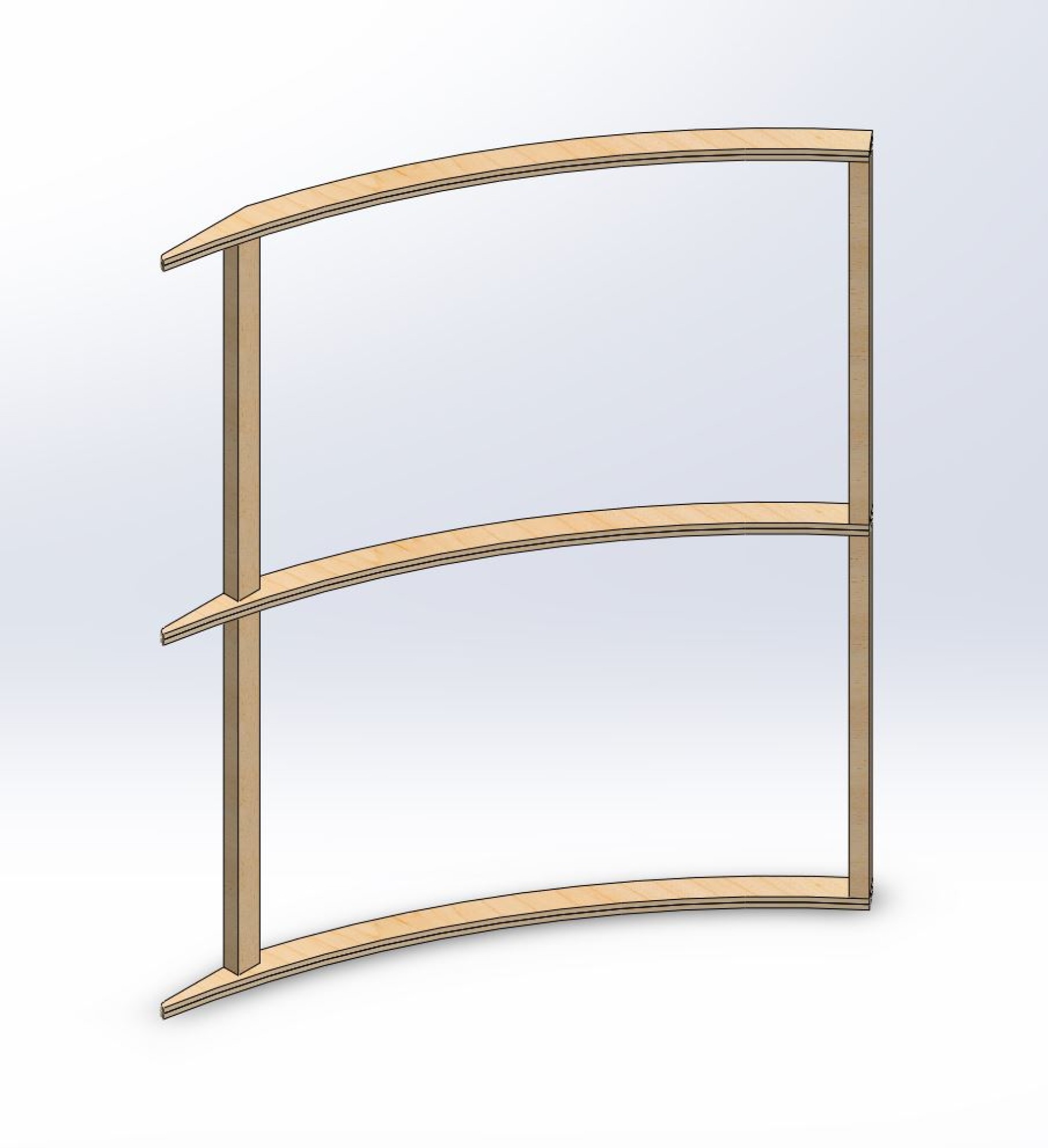

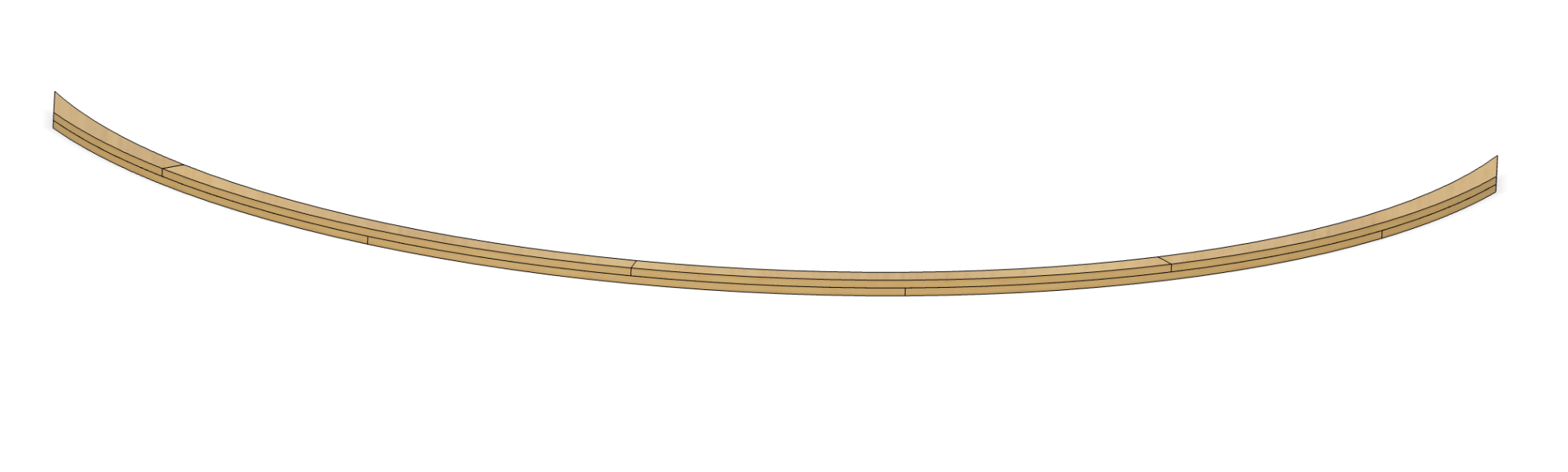

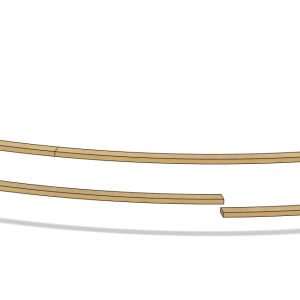

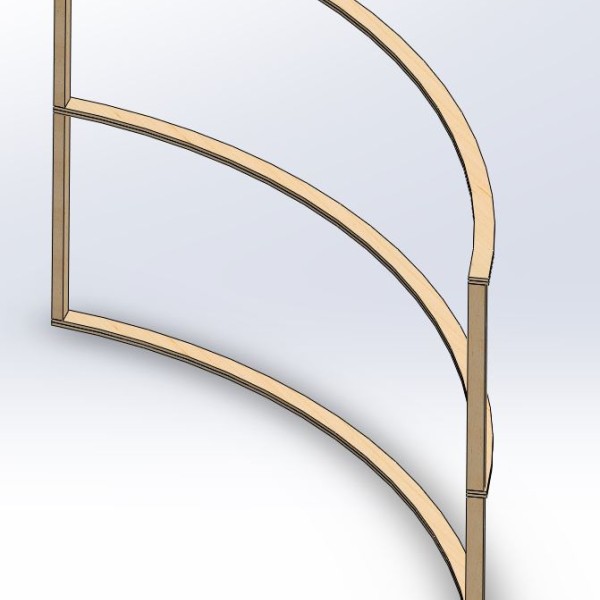

C'est pourquoi nous sommes partis sur un design de petites pièces, assemblés entre elles pour gagner en solidité, comme un contreplaqué. Simple et efficace, avec seulement 3 pièces différentes à usiner.
Usinage numérique sur mesure (CNC).

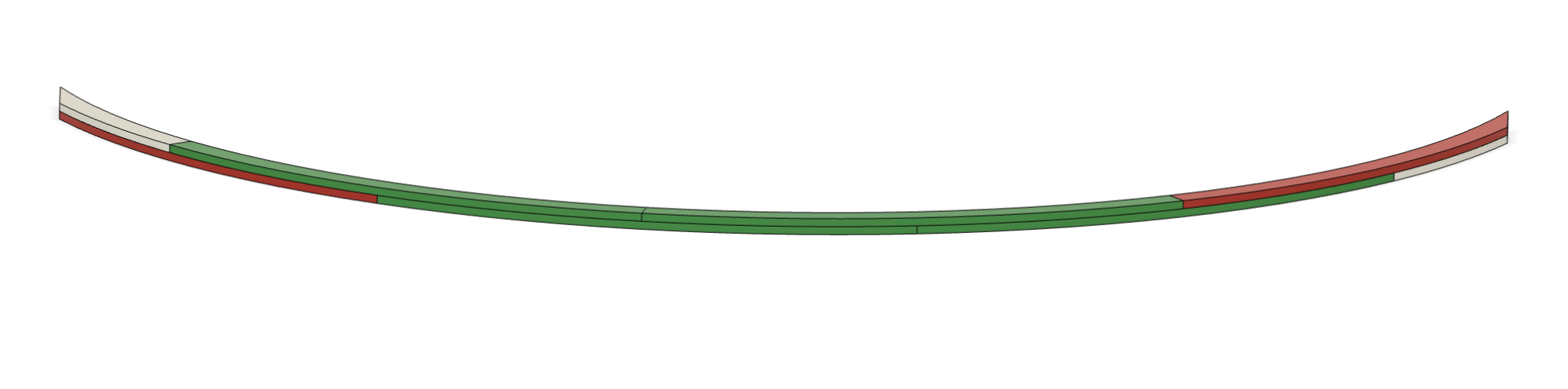

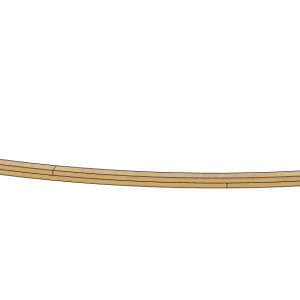

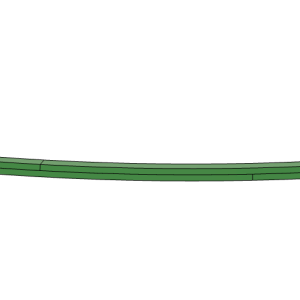

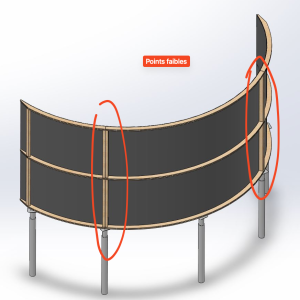

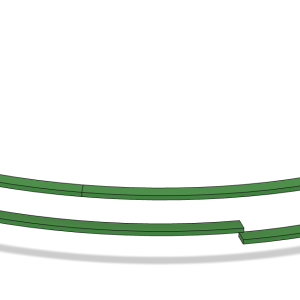

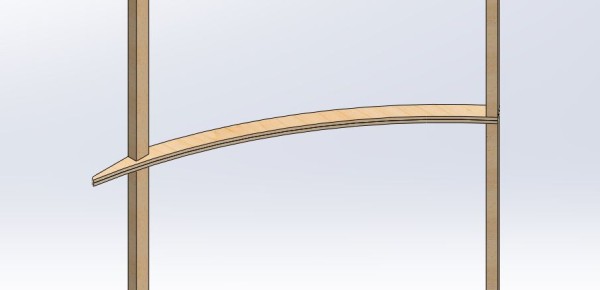

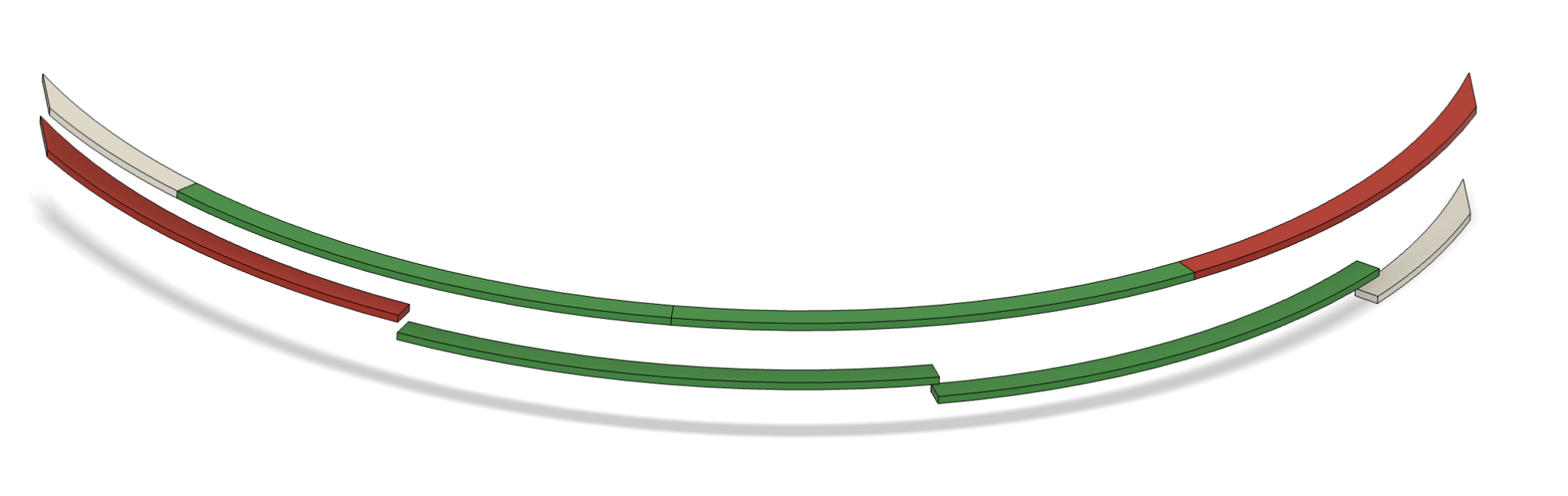

Le fait de dessiner les pièces légèrement excentrées permet de faire un assemblage en miroir et donne une excellente résistance technique. Comme les arceaux seront éternellement contraint par la planche de MDF devant eux, il faut quelque chose de solide qui ne bougera pas dans le temps.
Le fait de faire de petites pièces permet aussi une économie de chute dans le panneau. Pour faire simple, lorsqu'il s'agit de pièces rondes, plus les pièces sont petites, moins il y aura de chutes. Et c'est important par ce que le coût de la pièce en sera grandement impacté. En effet, un panneau de bois sera toujours moins cher que deux. Moins il y a de panneaux utilisés et moins c'est cher pour le client.

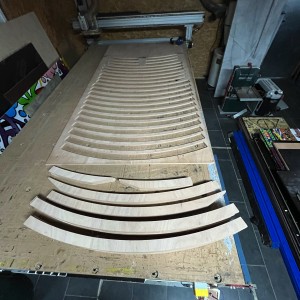

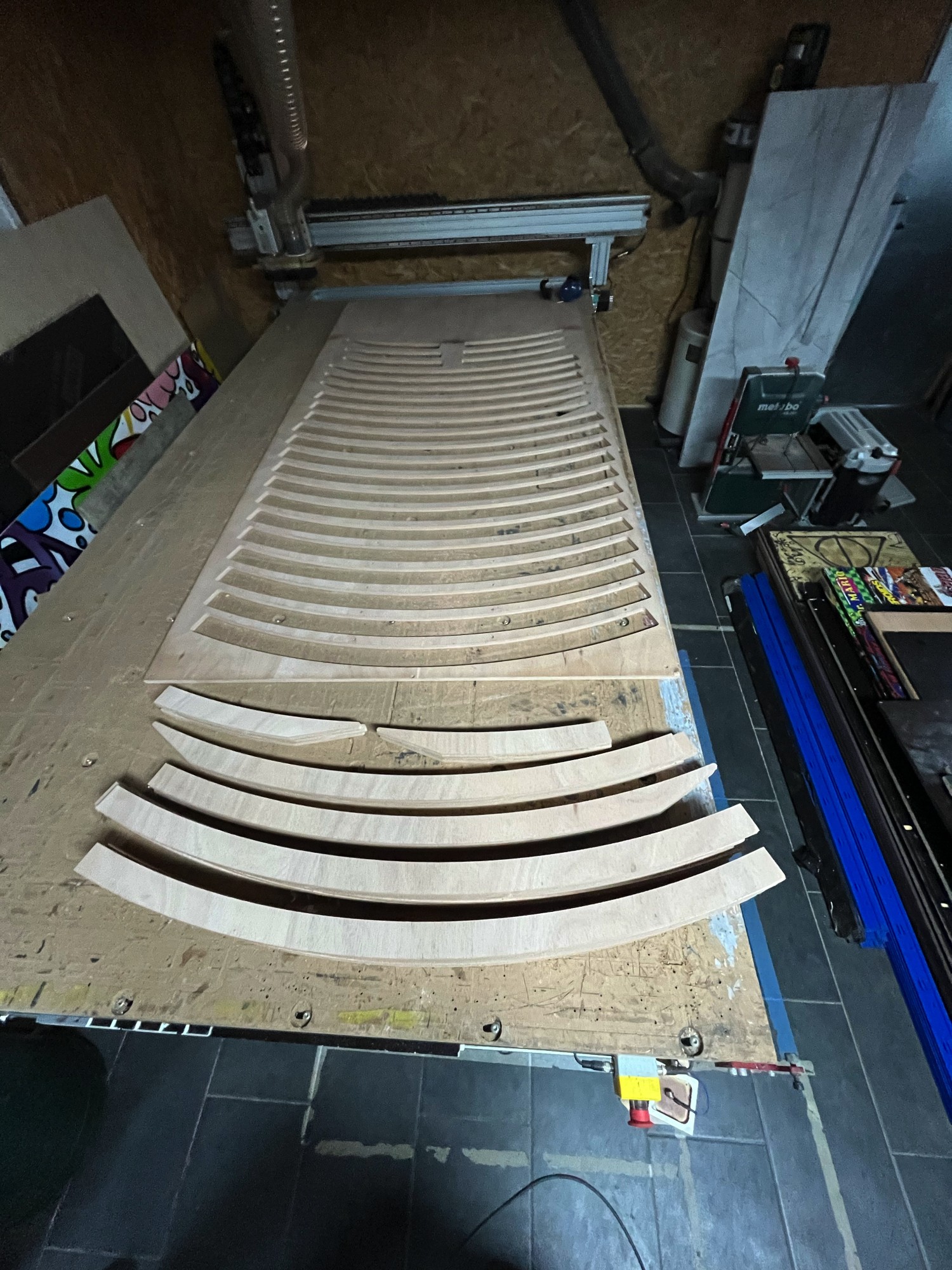

Tout bien calculé, un demi-panneau suffira. Et c'est un jeu d'enfant d'usiner tous ces arcs de cercle avec notre CNC (défonceuse à commande numérique) dans notre atelier près de Rouen.
Atterrissage réussi.

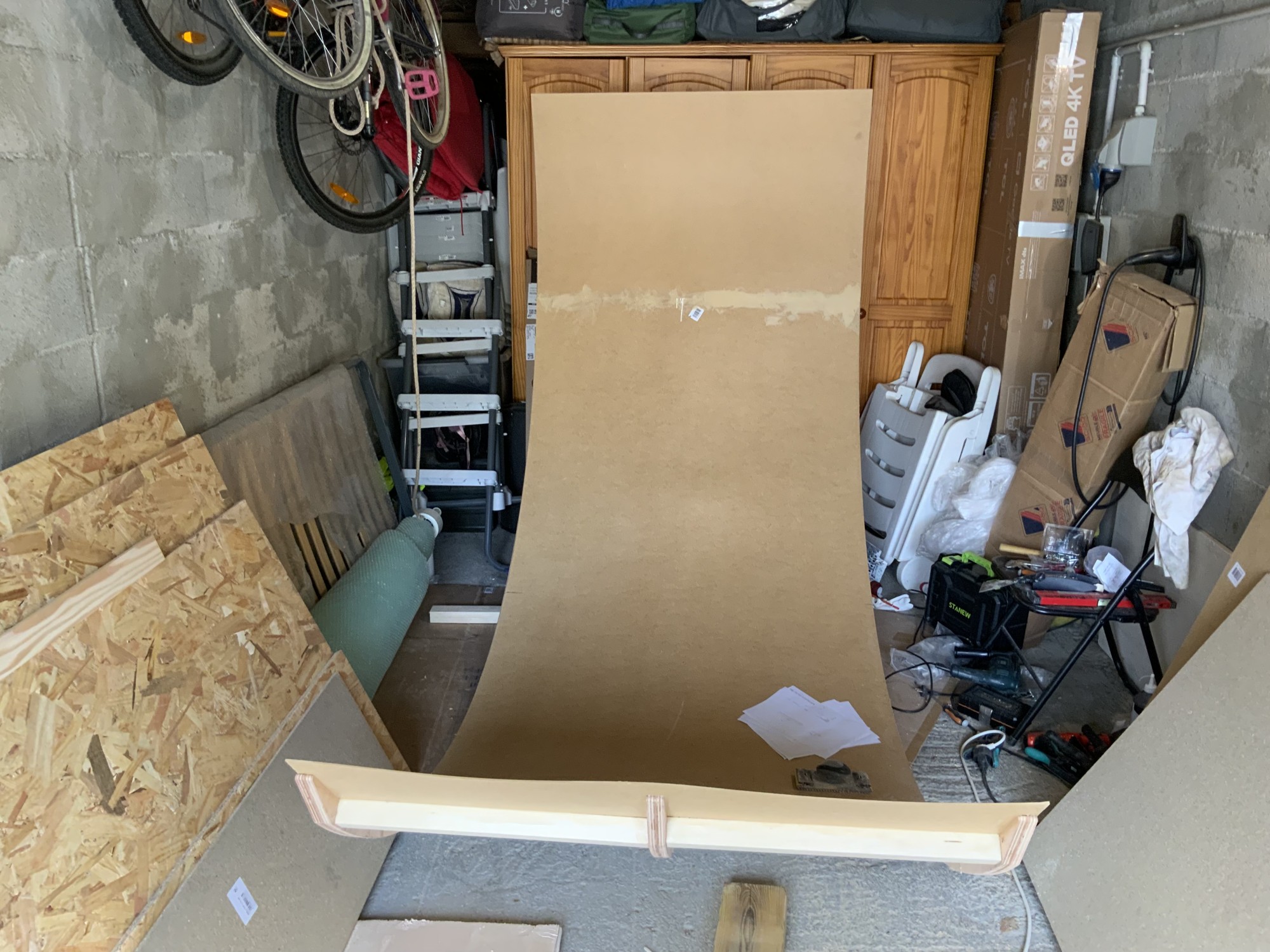

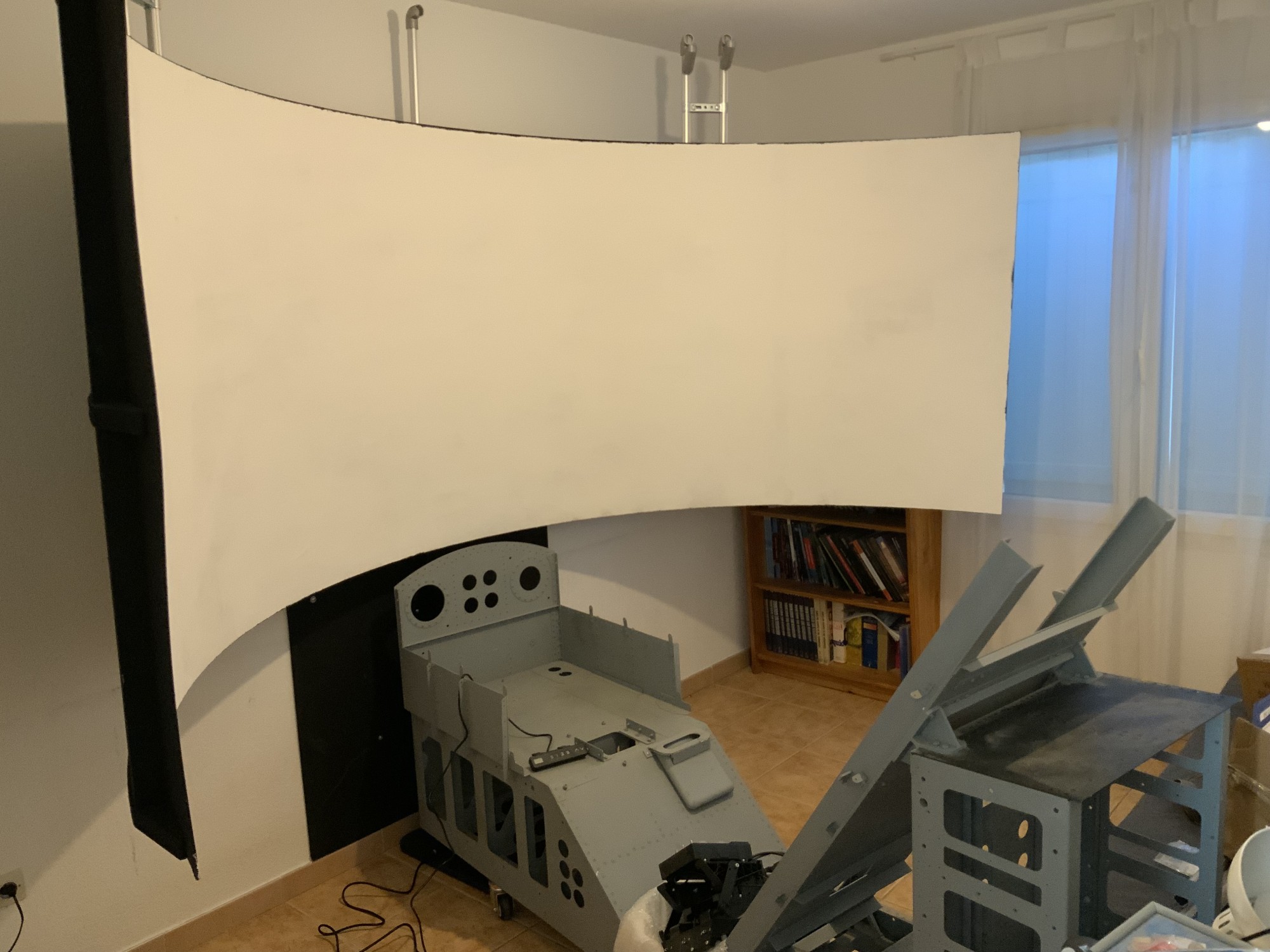

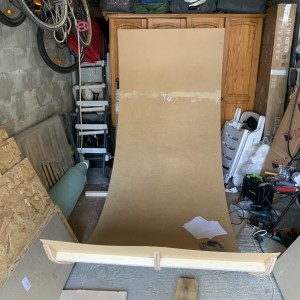

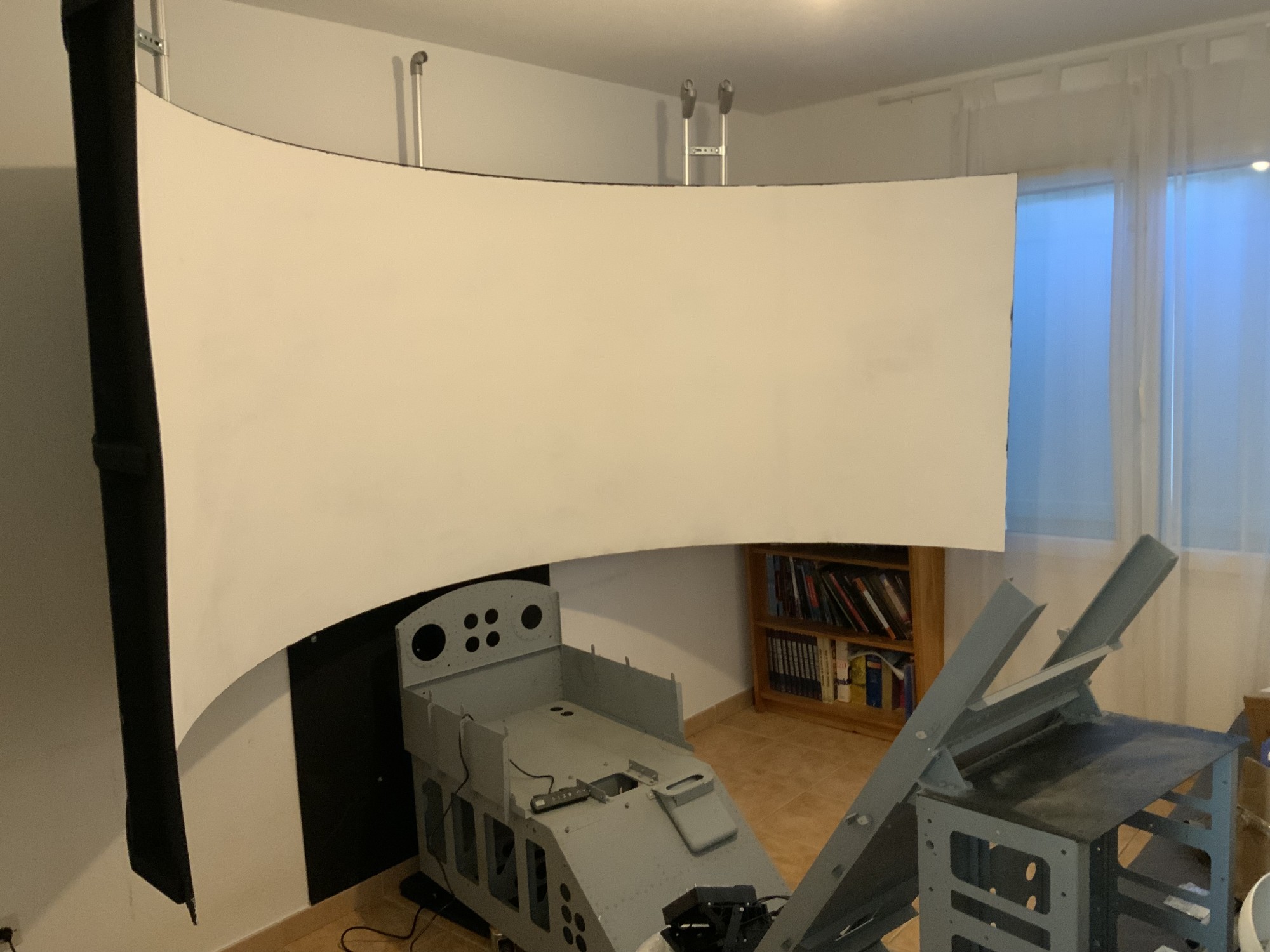

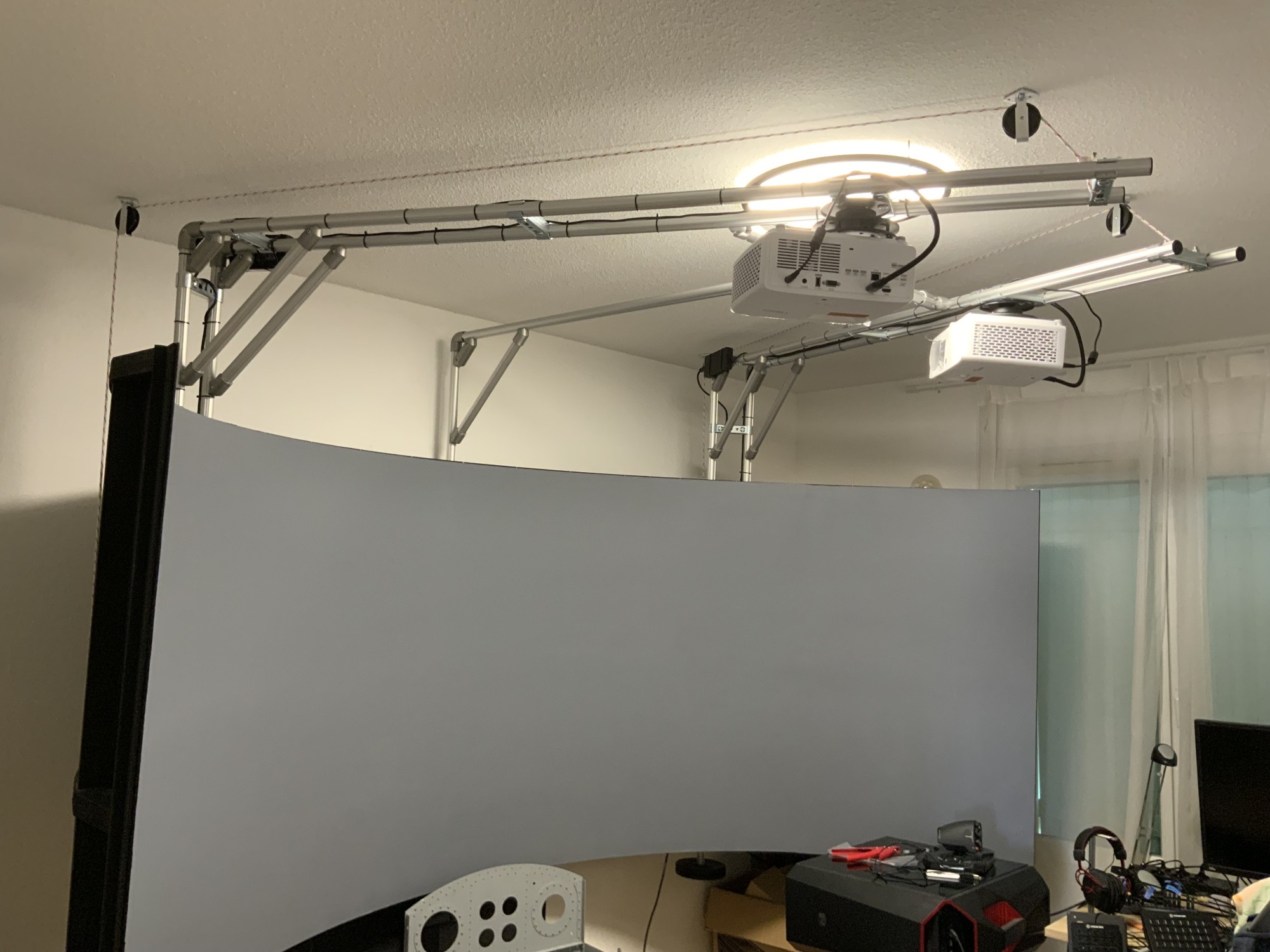

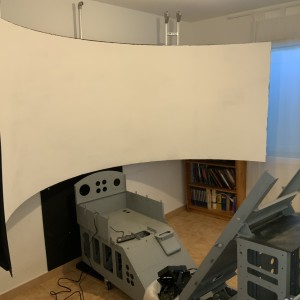

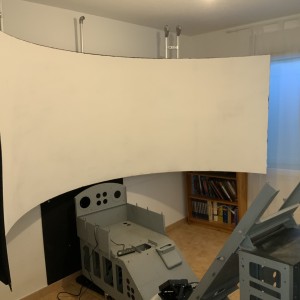

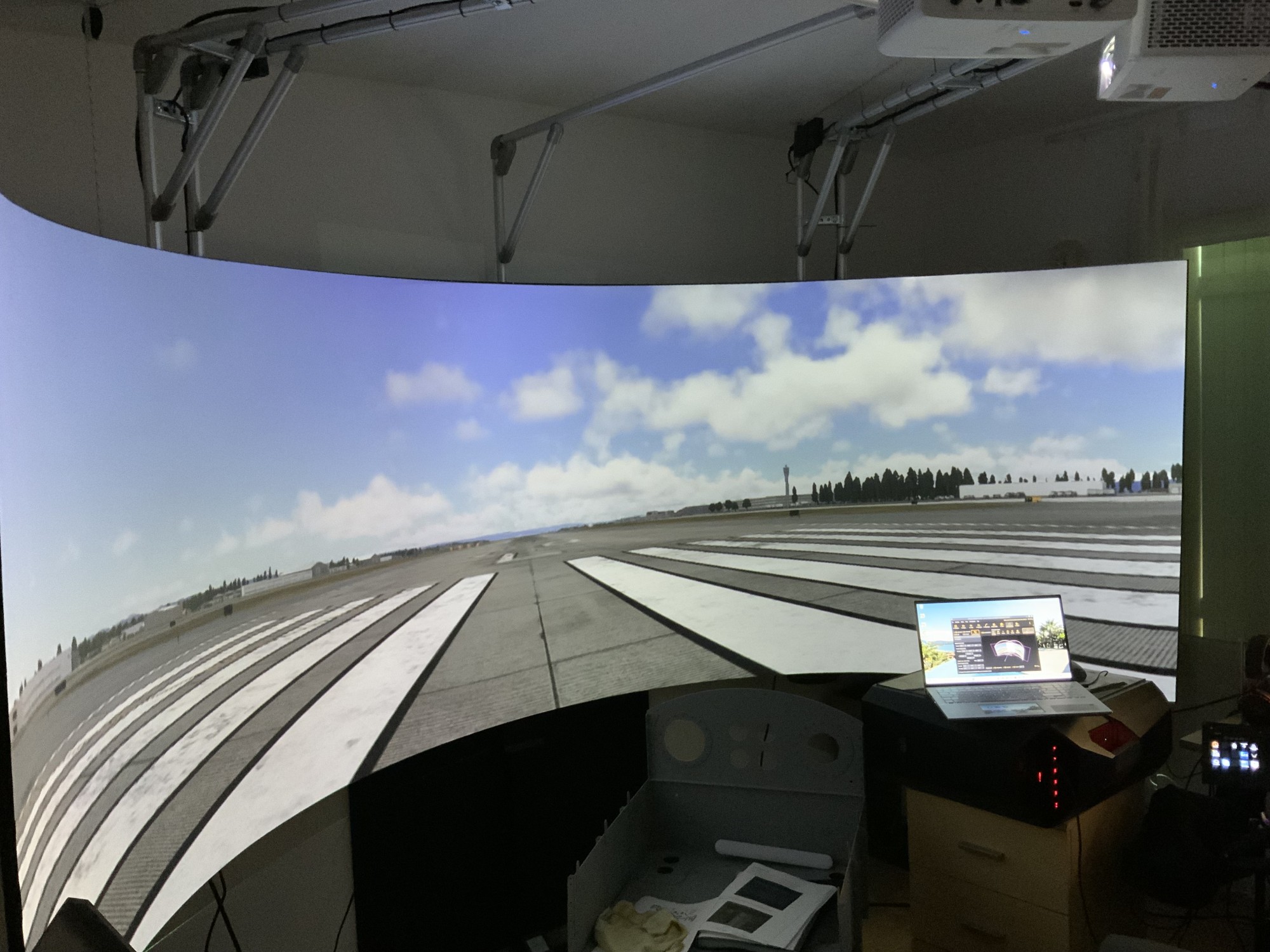

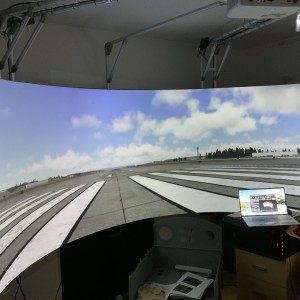

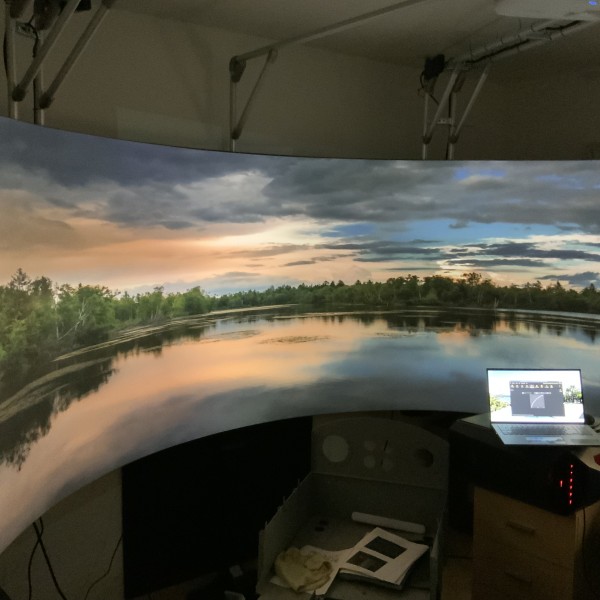

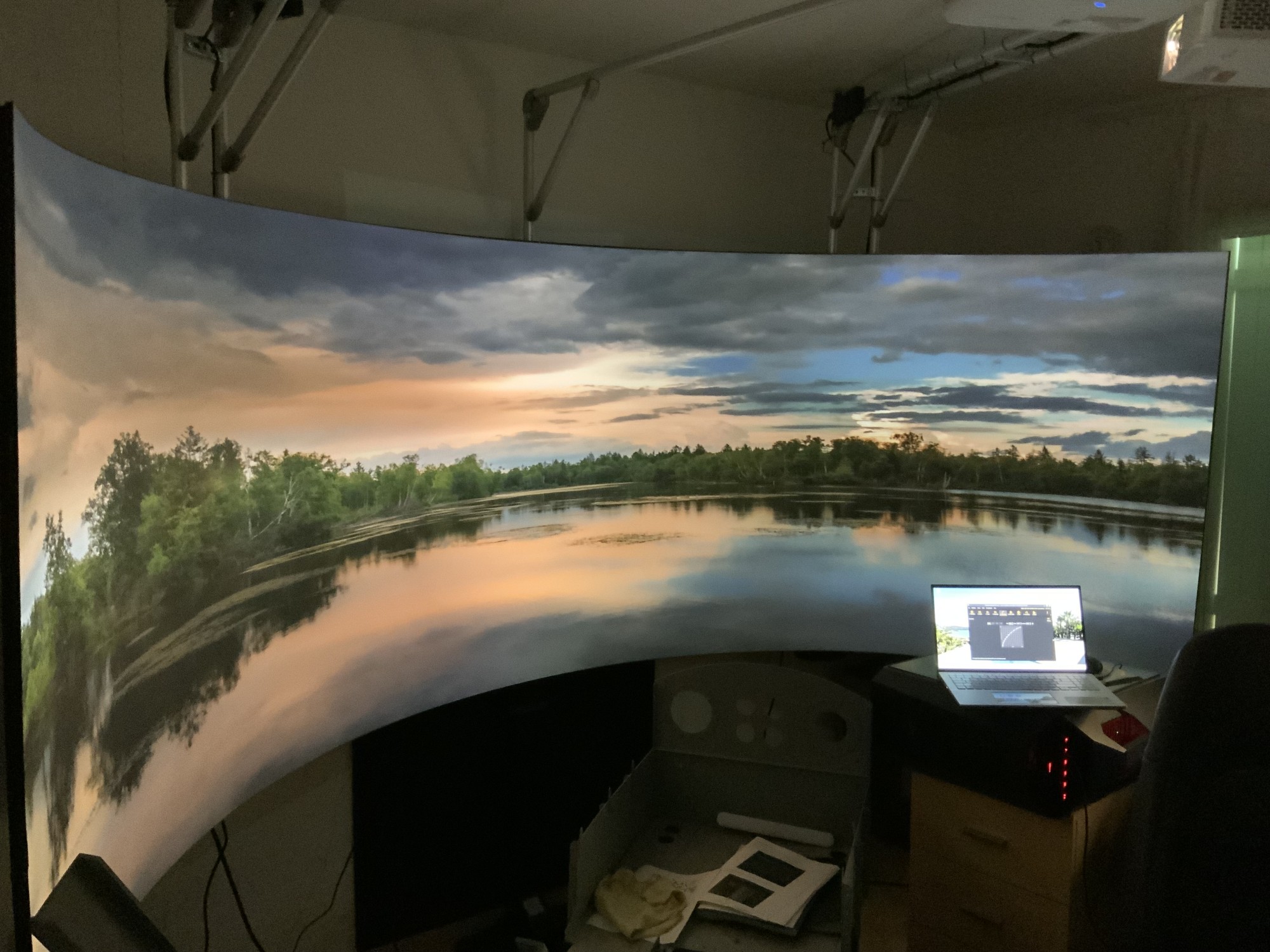

Nous avons accompli notre mission, fournir tous les petits morceaux d'arceaux à notre client. Charge à lui de tout assembler. Et nous pouvons dire que c'est du bon boulot ! Un grand merci à nouveau pour ces photos.
Il ne reste plus qu'à souhaiter bon vent à notre client. Ou plutôt bon vol !
